Essais CEM sur véhicules et gros systèmes

16 July 2014



Servitude disponible

Alimentation 400Vac/400A

RSIL 50µH et 5µH 400A/ligne



Caractéristiques des essais CEM réalisables sur les véhicules et gros systèmes

  • Emission conduite type CISPR 16-1-4 / CISPR 11 / CISPR 22 / CISPR 14 de 9 kHz – 30 MHz
    • RSIL monophasé 10A
    • RSIL triphasé 100A
    • RSIL triphasé 400A
    • Rail de 1 à 6 mètres pour mesure puissance perturbatrice

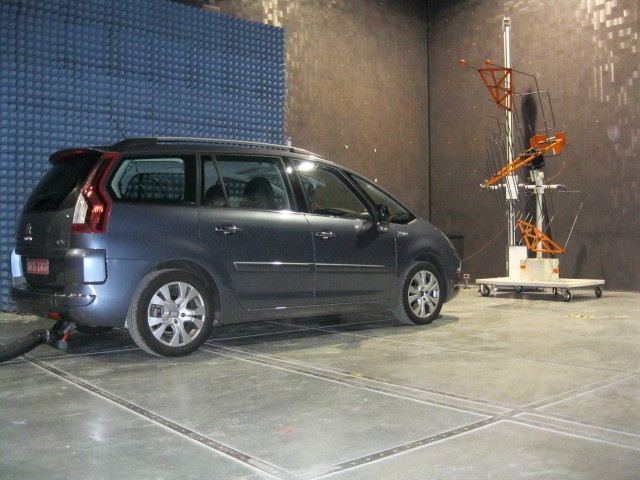

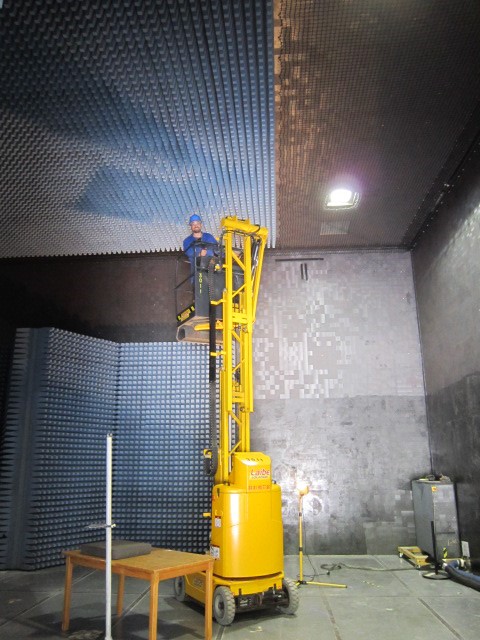

  • Emission rayonnée type CISPR 16-1-4 / CISPR 11 / CISPR 22 de 30 MHz – 26 GHz
    • Mat d’antenne (hauteur entre 1 et 4 mètres) avec polarisations horizontale et verticale

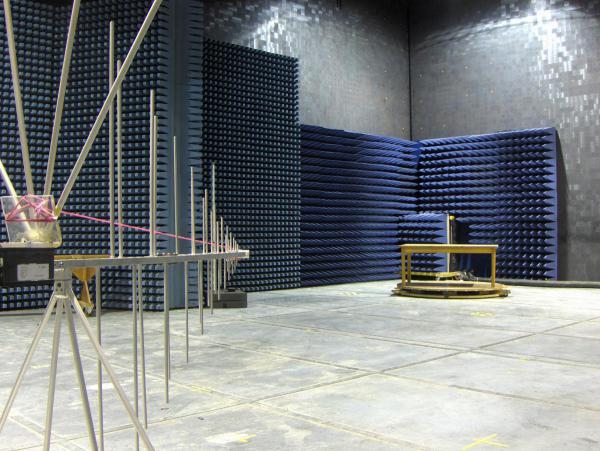

    • Plateau tournant de 1.80 m de diamètre (0 à 360 degrés)

  • Emission radio type
    • EN 300 330 / EN300220 / EN300440

  • Immunité rayonnée type civil IEC 61000-4-3, EN 61000-4-3 de 27 MHz – 6 GHz
    • 36 V/m à 3 m de distance
    • 54 V/m à 2.5 m de distance

  • Immunité rayonnée type véhicule ISO 11451-2 and ISO 11451-1 de 20 MHz – 3.2 GHz
    • 150V/m

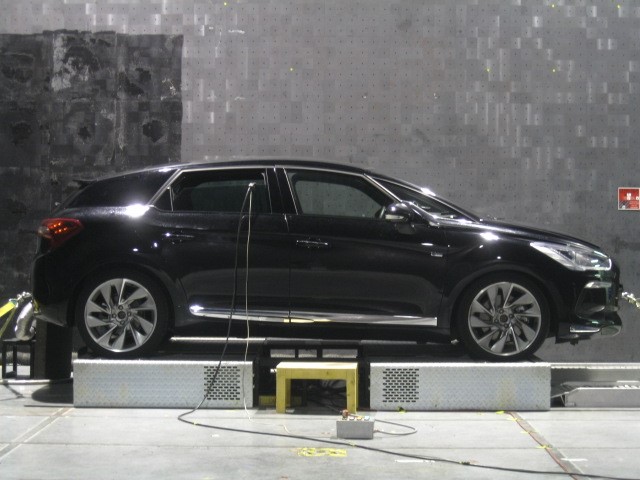

  • Banc à rouleaux amovible pour véhicule 2 ou 4 roues motrices
    • Vitesse maximum 110 km/h
    • Charge maximum par essieu 1 800 kg
    • Entre axe 1 200mm min et 3 200mm max





Exemples de qualifications, normes, homologations réalisables dans notre laboratoire sur les véhicules et gros systèmes

Qualification automobiles

CISPR 12 / CISPR 25



Homologation automobiles, marquage e et E

Directives 2006/28/CE, 2004/104/CE, 97/24/CE, 2009/64/CE
Règlement ECE R 10





Directive CEM 2004/108/CE

EN 55016-2-1 / EN 55016-2-2 / EN 55016-2-3
EN 61000-3-2 / EN 61000-3-3 / EN 61000-3-11 / EN 61000-3-12
EN 61000-4-(2 à 6, 8 à 13, 16 et 17)
EN 61000-6-(1 à 4)
FCC PART 15 / ICES-003 / NMB-003 / ANSI C63.4



Directive médicale 93/42/CEE

CEI / EN 60601-1-2



Directive R&TTE 99/5/CE

EN 301 489-X et standards ETS associés
EN 300 330 / EN300220-1 et-2 / EN302291-1et-2 / EN301511 / EN300328 / EN 301908-1



Tableau des méthodes d'essais

Nature de l'essai objet soumis à essai Référence de la métode

Emission
Immunité

Applications ferroviaires – CEM – partie 3-2 : Matériel roulant – Appareils

EN 50121-3-2

Emission
Immunité

Applications ferroviaires – CEM – partie 4 : Appareils de signalisation et de télécommunication

EN 50121-4

Emission
Immunité

Equipements de détection d’incendie, d’intrusion et d’alarme sociale

EN 50130-4

Emission
Immunité

Applications ferroviaires – Equipements électroniques utilisés sur matériel roulant

EN 50155

Emission
Immunité

Systèmes de signaux de circulation routière

EN 50293

Emission
Immunité

Relais de mesures et dispositifs de protection

EN 50263

Emission
Immunité

Prescriptions générales, essais et conditions d'essai - Equipement de comptage (classes de précision A, B et C)

EN 50470-1

Emission

Appareils industriels, scientifiques et médicaux

CISPR 11
EN 55011
Emission Matériels électriques, électroniques, électrodomestiques et outils portatifs Dispositifs à moteurs CISPR 14-1
EN 55014-1
Immunité Matériels électriques, électroniques, électrodomestiques et outils portatifs Dispositifs à moteurs CISPR 14-2
EN 55014-2
Emission Matériels électriques et électroniques, appareils de traitement de l’information CISPR 22
EN 55022
Immunité Appareils de traitement de l’information CISPR 24
EN 55024
Emission Compatibilité électromagnétique des équipements multimédia Exigences d'émission CISPR 32
EN 55032
Immunité Relais de mesure et dispositifs de protection CEI 60255-11
EN 60255-11
Emission Relais de mesure et dispositifs de protection CEI 60255-25
EN 60255-25
Emission
Immunité
Relais de mesure et dispositifs de protection CEI 60255-26
EN 60255-26
Emission
Immunité
Appareils électromédicaux CEI 60601-1-2
EN 60601-1-2
Emission
Immunité
Appareils électromédicaux Partie 2-4 : Règles particulières de sécurité pour les défibrillateurs cardiaques CEI 60601-2-4
EN 60601-2-4
Emission
Immunité
Matériels de navigation et de radiocommunication maritime EN 60945
Emission
Immunité
Appareils et éléments de commutation pour circuit de commande – appareils électromécaniques CEI 60947-5-1
EN 60947-5-1
Emission
Immunité
Appareillage à basse tension Partie 5-2 : Appareils et éléments de commutation pour circuit de commande – Détecteurs de proximité CEI 60947-5-2
EN 60947-5-2
Immunité Equipements électroniques en environnement résidentiel, commercial et industrie légère CEI 61000-6-1
EN 61000-6-1
Immunité Equipements électroniques en environnement industrie lourde CEI 61000-6-2
EN 61000-6-2
Emission Equipements électroniques en environnement résidentiel, commercial et industrie légère CEI 61000-6-3
EN 61000-6-3
Emission Matériels pour environnement industriel CEI 61000-6-4
EN 61000-6-4
Emission
Immunité
Automates programmables Partie 2 : Spécifications et essais des équipements CEI 61131-2
EN 61131-2
Emission
Immunité
Norme de produit pour les détecteurs de tension Partie 3 : Type bipolaire basse tension CEI 61243-3
Emission
Immunité
Matériel électrique de mesure, de commande et de laboratoire CEI 61326-1
EN 61326-1
Immunité Équipement pour l'éclairage à usage général CEI 61547
EN 61547
Immunité Moniteurs fixes de contrôle et de détection d’émetteurs de rayonnements gamma contenus dans des matériaux recyclables ou non recyclables, transportés dans des véhicules CEI 62022
EN 62022
Emission
Immunité
Récepteurs et émetteurs hertziens EN 301 489-01
EN 301 489 – 1 à 34
Emission
Immunité
Entraînements électriques de puissance à vitesse variable CEI 61800-3
EN 61800-3
Emission
Immunité
Coffret d'interface de télécommande des interrupteurs 400 A (ITI) HN 64-S-44
Immunité Systèmes de mesurage de combustibles gazeux OIML R140
Emission
Immunité
Fauteuils roulants et scooters alimentés électriquement ISO 7176-21
Emission
Immunité
Tracteurs agricoles ou forestiers Directive 73/322/CE
Directive 2009/64/CE
Emission
Immunité
Véhicules à moteur Directive 72/245/CE
Directive 2004/104/CE
Directive 2005/49/EC
Directive 2005/83/EC
Directive 2006/28/CE
Emission
Immunité
Véhicules à moteur ECE règlement 10 rev04
Emission
Immunité
Machines de génie civil NF EN 13 309
Emission
Immunité
Engins de terrassement ISO 13 766
