Marquage CE - Essais CEM et Radio, ondes et santé

15 July 2014

Essais de compatibilité électromagnétique et radiofréquence entrant dans le cadre du marquage CE

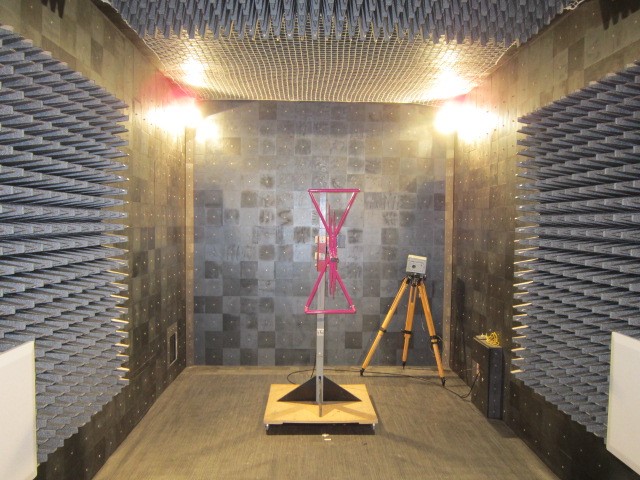

Mesure à 3m de distance en cage FAR (Fully Anechoic Room)

Cage FAR (Fully Anechoic Room)

Une cage de Faraday équipée de tuiles ferritées et de panneaux absorbants lui apportant ses caractériques de chambre complètement anéchoïque se comporte comme un site de mesure en espace libre.
Le champ électromagnétique mesuré s'affranchit des réflexions sur les parois. Il atteint le niveau de précision apporté par les mesures en champ libre tout en bénéficiant de l'avantage principal des cages de Faraday, celui de s'affranchir de l'environnement électromagnétique ambiant.Les mesures réalisées en cage FAR sont ainsi plus rapide à mettre en oeuvre.

Une cage FAR peut être utilisée en émission et immunité en CEM ainsi qu'en radio.

  • Emission rayonné type CISPR 16-1-4, ANSI C63.4 de 30MHz à 26GHz
  • Essais d’immunité rayonnée type IEC 61000-4-3, EN 61000-4-3 de 80 MHz à 6 GHz
  • Emission radio type EN 300 330 / EN300220 / EN300440

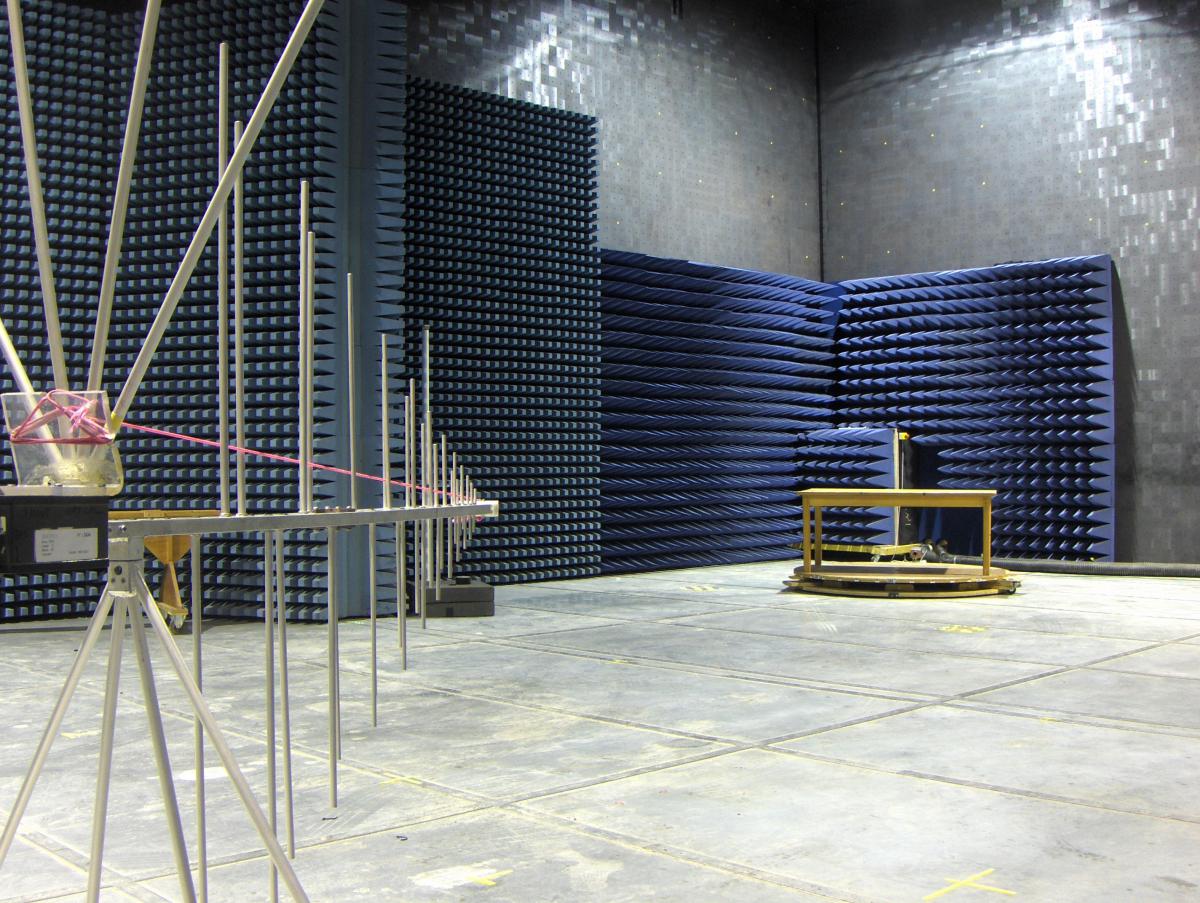

Mesure à 3 ou 10 mètres de distance dans notre grande cage semi-anéchoïque

Avec ses dimensions de 15m x 10m x 7m, notre cage de faraday dédiée aux mesures à 3 et 10m mérite son qualificatif de grande cage.
Dotée également d'une porte de grande taille, cette cage est particulièrement adaptée à la mise en oeuvre de tests sur des équipements de fort encombrement.

Ses dimensions ont également l'avantage de permettre des mesures à 10m

Notre cage est utilisée en émission et immunité en CEM ainsi qu'en radio.

  • Emission rayonné type CISPR 16-1-4 / CISPR 11 / CISPR 22 de 30 MHz à 26 GHz (Possibilité d’étendre jusqu’à 40 GHz)
  • Essais d’immunité rayonnée type IEC 61000-4-3, EN 61000-4-3 de 27 MHz à 6 GHz (Possibilité d’étendre jusqu’à 40 GHz)
  • Emission radio type EN 300 330 / EN300220 / EN300440

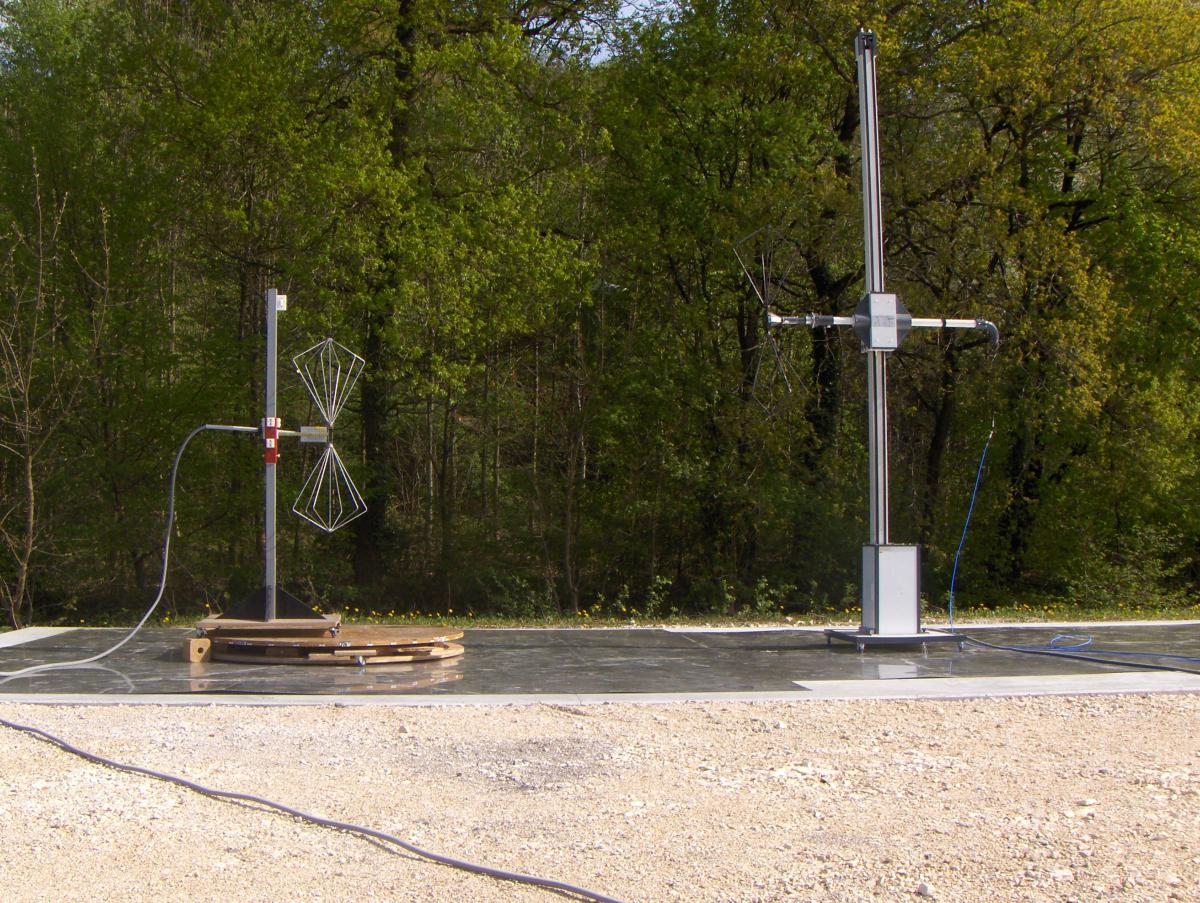

Mesure à 3 ou 10 mètres de distance sur notre site en espace libre (aussi appelé champ libre)

Site de mesure en espace libreMoyen de référence pour les essais d'émission, l'équipement est placé sur un plateau tournant (0 à 360 degrés), l'antenne d'émission peut varier en hauteur (entre 1 et 4 mètres). Pour chaque fréquence émise par l'équipement, les 2 positions (équipement - antenne) sont modifiées pour que rayonnement direct et celui réfléchi sur le plan de masse constituant l'assise du champ libre donne la mesure maximale émise par l'équipement.
Le spectre électromagnétique ambiant se superpose à celui émis par l'équipement et rend complexe la mesure.

Notre champ libre est directement accessible depuis le laboratoire.

Les essais champ libre concernent les mesures d'émission rayonnée en CEM et radio.

  • Emission rayonné type CISPR 16-1-4  de 30MHz à 1GHz
  • Emission radio type EN 300 330 / EN300220 / EN300440







Essais électrique, émission et immunité conduite, ...

Emission des flickers et harmoniques EN 61000 3-2 et 3-3 et EN 61000 3-11 et 3-12

  • Monophasé et triphasé 16 A
  • Monophasé et triphasé 32A



Emission conduite type CISPR 16-1-4/CISPR 11/CISPR 22/CISPR 14 de 9kHz – 30MHz:

  • RSIL monophasé 10A.
  • RSIL triphasé 100A.
  • RSIL triphasé 400A.
  • Rail de 1 à 6 mètres pour mesure puissance perturbatrice.



Immunité conduite :

  • EN 61000 4-6 Champ induit 10Veff de150kHz à 230MHz.



Immunité magnétique :

  • EN 61000 4-8 Champ magnétique méthode d’immersion 30A/m_50/60Hz.



Immunité test électrique :

  • EN 61000 4-2 Décharge électrostatique jusqu'à 30kV.
  • EN 61000 4-4 RCD triphasé 30A, amplitude burst 4.4kV.
  • EN 61000 4-4 RCD triphasé 100A, amplitude burst 4.4kV.
  • EN 61000 4-5 RCD triphasé 25A amplitude 6.6 KV.
  • EN 61000 4-5 RCD triphasé 150A amplitude 6.6 KV.
  • EN 61000 4-11 Monophasé, triphasé et continue.

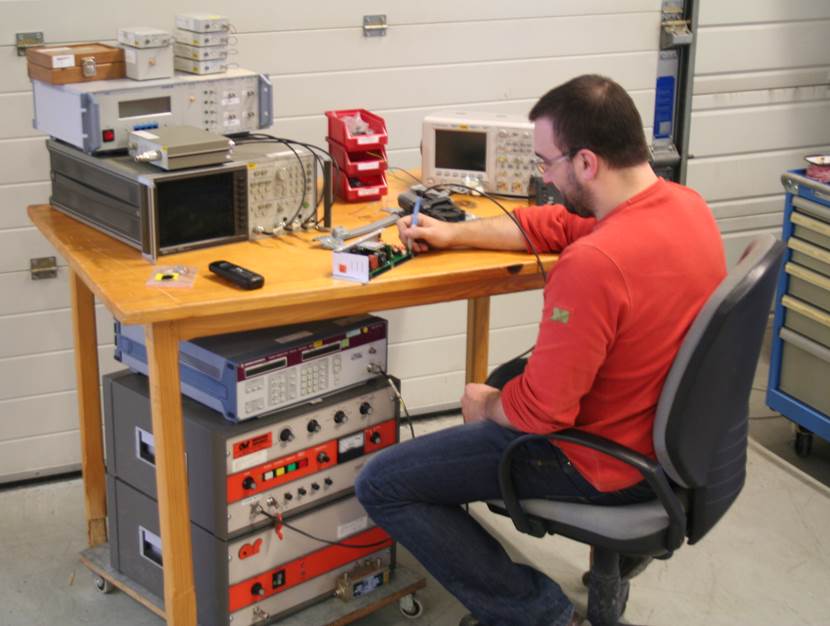

Des moyens techniques mais également une expertise reconnue

Expertise CEM et radioUne expérience reconnue en investigation, conseils et aide à la conception.
Recommandations liées à l’application des règles de l’art dans la prise en compte des phénomènes CEM, y compris l’exposition des personnes aux champs électromagnétiques.
Intervention en France et à l’étranger sur sites perturbés (CEM).











Exemples de normes réalisables dans notre laboratoire et entrant dans le cadre du marquage CE (et équivalent à l'international)

Directive CEM 2004/108/CE

EN 55016-2-1 / EN 55016-2-2 / EN 55016-2-3
EN 61000-3-2 / EN 61000-3-3 / EN 61000-3-11 / EN 61000-3-12
EN 61000-4-(2 à 6, 8 à 13, 16 et 17)
EN 61000-6-(1 à 4)
FCC PART 15 / ICES-003 / NMB-003 / ANSI C63.4



Directive médicale 93/42/CEE

CEI / EN 60601-1-2



Directive R&TTE 99/5/CE

EN 301 489-X et standards ETS associés
EN 300 330 / EN300220-1 et-2 / EN302291-1et-2 / EN301511 / EN300328 / EN 301908-1



Tableau des méthodes d'essais

Nature de l'essai objet soumis à essai Référence de la métode

Emission
Immunité

Applications ferroviaires – CEM – partie 3-2 : Matériel roulant – Appareils

EN 50121-3-2

Emission
Immunité

Applications ferroviaires – CEM – partie 4 : Appareils de signalisation et de télécommunication

EN 50121-4

Emission
Immunité

Equipements de détection d’incendie, d’intrusion et d’alarme sociale

EN 50130-4

Emission
Immunité

Applications ferroviaires – Equipements électroniques utilisés sur matériel roulant

EN 50155

Emission
Immunité

Systèmes de signaux de circulation routière

EN 50293

Emission
Immunité

Relais de mesures et dispositifs de protection

EN 50263

Emission
Immunité

Prescriptions générales, essais et conditions d'essai - Equipement de comptage (classes de précision A, B et C)

EN 50470-1

Emission

Appareils industriels, scientifiques et médicaux

CISPR 11
EN 55011
Emission Matériels électriques, électroniques, électrodomestiques et outils portatifs Dispositifs à moteurs CISPR 14-1
EN 55014-1
Immunité Matériels électriques, électroniques, électrodomestiques et outils portatifs Dispositifs à moteurs CISPR 14-2
EN 55014-2
Emission Matériels électriques et électroniques, appareils de traitement de l’information CISPR 22
EN 55022
Immunité Appareils de traitement de l’information CISPR 24
EN 55024
Emission Compatibilité électromagnétique des équipements multimédia Exigences d'émission CISPR 32
EN 55032
Immunité Relais de mesure et dispositifs de protection CEI 60255-11
EN 60255-11
Emission Relais de mesure et dispositifs de protection CEI 60255-25
EN 60255-25
Emission
Immunité
Relais de mesure et dispositifs de protection CEI 60255-26
EN 60255-26
Emission
Immunité
Appareils électromédicaux CEI 60601-1-2
EN 60601-1-2
Emission
Immunité
Appareils électromédicaux Partie 2-4 : Règles particulières de sécurité pour les défibrillateurs cardiaques CEI 60601-2-4
EN 60601-2-4
Emission
Immunité
Matériels de navigation et de radiocommunication maritime EN 60945
Emission
Immunité
Appareils et éléments de commutation pour circuit de commande – appareils électromécaniques CEI 60947-5-1
EN 60947-5-1
Emission
Immunité
Appareillage à basse tension Partie 5-2 : Appareils et éléments de commutation pour circuit de commande – Détecteurs de proximité CEI 60947-5-2
EN 60947-5-2
Immunité Equipements électroniques en environnement résidentiel, commercial et industrie légère CEI 61000-6-1
EN 61000-6-1
Immunité Equipements électroniques en environnement industrie lourde CEI 61000-6-2
EN 61000-6-2
Emission Equipements électroniques en environnement résidentiel, commercial et industrie légère CEI 61000-6-3
EN 61000-6-3
Emission Matériels pour environnement industriel CEI 61000-6-4
EN 61000-6-4
Emission
Immunité
Automates programmables Partie 2 : Spécifications et essais des équipements CEI 61131-2
EN 61131-2
Emission
Immunité
Norme de produit pour les détecteurs de tension Partie 3 : Type bipolaire basse tension CEI 61243-3
Emission
Immunité
Matériel électrique de mesure, de commande et de laboratoire CEI 61326-1
EN 61326-1
Immunité Équipement pour l'éclairage à usage général CEI 61547
EN 61547
Immunité Moniteurs fixes de contrôle et de détection d’émetteurs de rayonnements gamma contenus dans des matériaux recyclables ou non recyclables, transportés dans des véhicules CEI 62022
EN 62022
Emission
Immunité
Récepteurs et émetteurs hertziens EN 301 489-01
EN 301 489 – 1 à 34
Emission
Immunité
Entraînements électriques de puissance à vitesse variable CEI 61800-3
EN 61800-3
Emission
Immunité
Coffret d'interface de télécommande des interrupteurs 400 A (ITI) HN 64-S-44
Immunité Systèmes de mesurage de combustibles gazeux OIML R140
Emission
Immunité
Fauteuils roulants et scooters alimentés électriquement ISO 7176-21
Emission
Immunité
Tracteurs agricoles ou forestiers Directive 73/322/CE
Directive 2009/64/CE
Emission
Immunité
Véhicules à moteur Directive 72/245/CE
Directive 2004/104/CE
Directive 2005/49/EC
Directive 2005/83/EC
Directive 2006/28/CE
Emission
Immunité
Véhicules à moteur ECE règlement 10 rev04
Emission
Immunité
Machines de génie civil NF EN 13 309
Emission
Immunité
Engins de terrassement ISO 13 766
